埋地泄漏電纜產品功能和運用
埋地泄漏電纜是一種室外周界入侵探測設備，它主要適用于高級住宅、監獄、倉庫、博物館、電站（包括核電站）、軍工設施、銀行、金庫等重要建筑物外圍地表淺埋式入侵探測器。亦可用在野外地形較為復雜的地方（如高低不平的山區及周界轉角等），以達到有效安全防范的目的。可全天候工作，探測專用泄漏電纜淺埋地表隱蔽設防，可按周界形狀輪廓敷設。對防范區內的綠化植物無需去除。
產品構成
泄漏電纜入侵探測器由探測器主機和兩根專用泄漏電纜兩部分組成。探測器主機由電源輸入單元、發射單元、接收單元、處理單元組成。探測區域由兩根泄漏電纜和與其連接的兩根非泄漏電纜組成。非泄漏電纜每根標準長度為3m，泄漏電纜每根標準長度為102m。
框圖

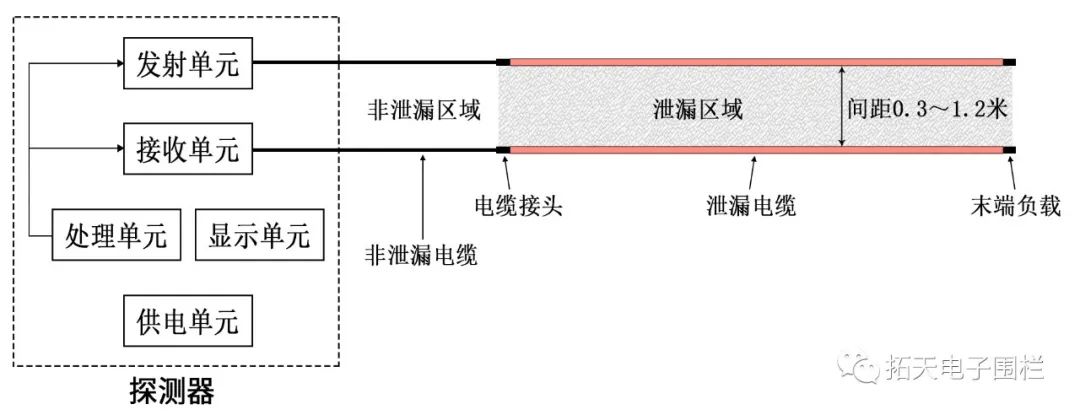

圖1 設備框圖
工作原理
發射單元產生高頻能量饋入發射泄漏電纜中，并在電纜中傳輸。當能量沿泄漏電纜傳送時，部分能量通過電纜的縫隙漏入空間，在被警戒空間范圍內建立電磁場，其中一部分能量被安裝在附近的接收泄漏電纜所接收，形成收發能量直接耦合。當入侵者進入兩根電纜形成的感應區內時，這部分電磁能量受到擾動，引起接收信號的變化，這個變化的信號經放大處理后被處理單元檢測出來，并推動報警指示燈點亮，同時使繼電器觸點打開,信號輸出到控制中心。

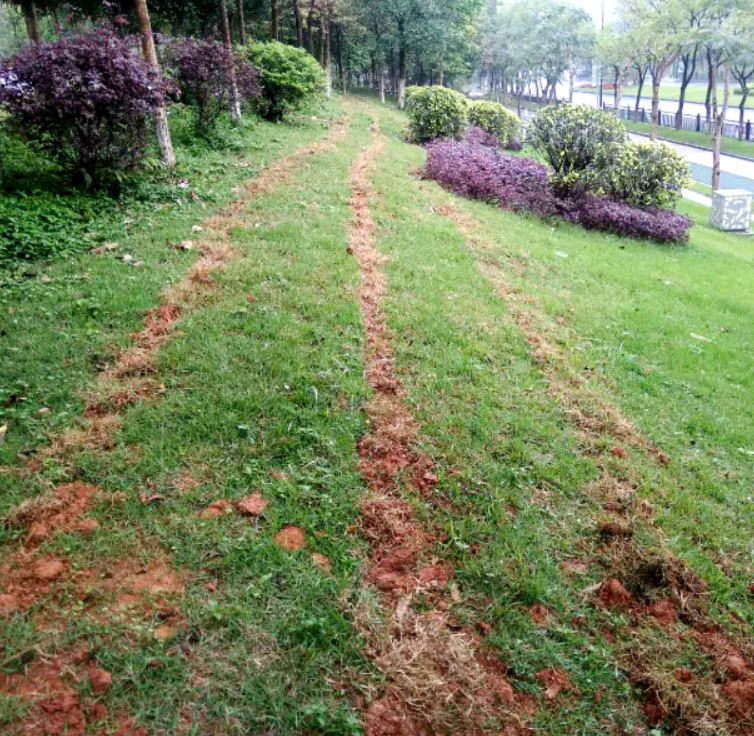

圖2淺埋敷設泄漏電纜

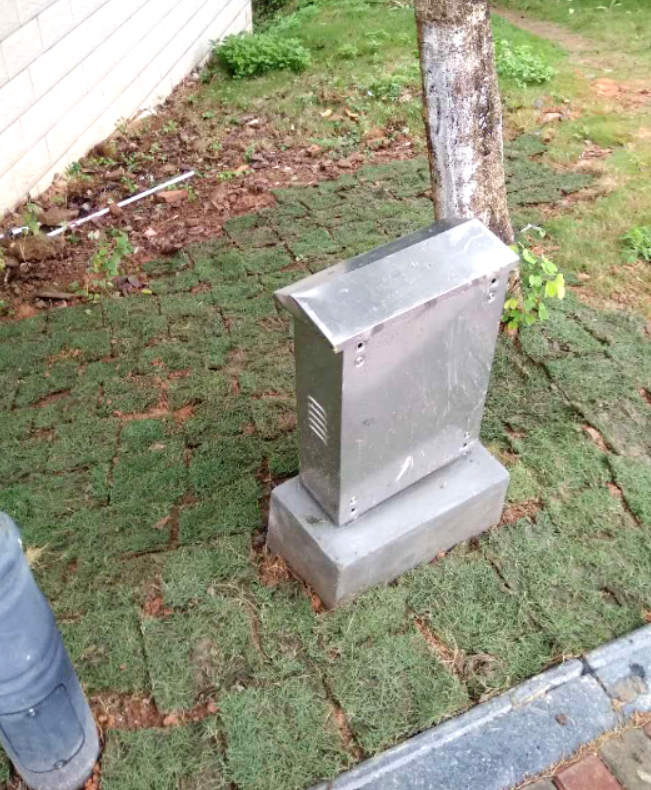

圖3探測器主機安裝在防雨箱內
探測器安裝
探測器可穩固的安裝在墻壁或固定物上，如果室外安裝，探測器需放進防水保護機箱。探測器也可埋于地下，但應造井并注意井內排水。

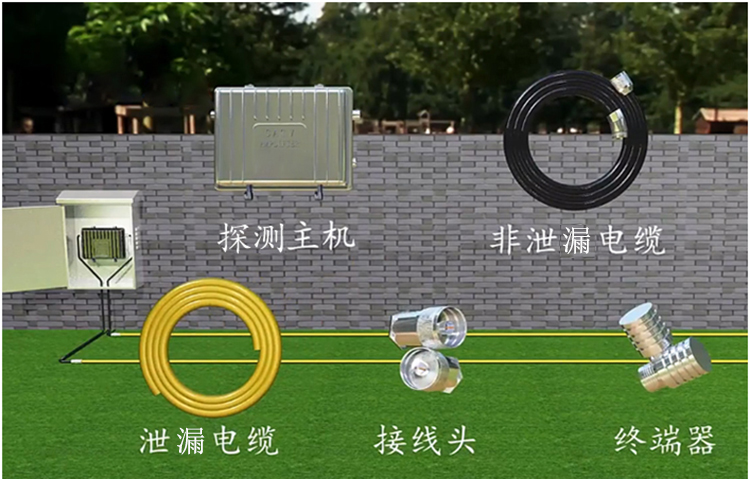

圖4 探測區域的組成設備
埋地泄漏安裝
將泄漏電纜安裝在被警戒區域周界處，單機的警戒區域邊界長度通常為100m，專用泄漏電纜是由泄漏電纜和非泄漏電纜連接而組成（見圖5）。兩根泄漏電纜平行放置間距通常在0.5~1.5m，誤差應小于5%。松土條件下埋設深度通常為3cm~7cm，水泥地條件下埋設深度通常為3cm~5cm。為確保系統正常工作，在埋設前先將電纜以適當間距平行放置在地面，然后接上主機通電后進行步行測試。工作正常后，在測試好的位置就地埋設電纜。為防止日后地表作業造成影響，如鋤草綠化損傷電纜，泄漏電纜必須穿在PVC管（Φ25~Φ32）中進行埋設。

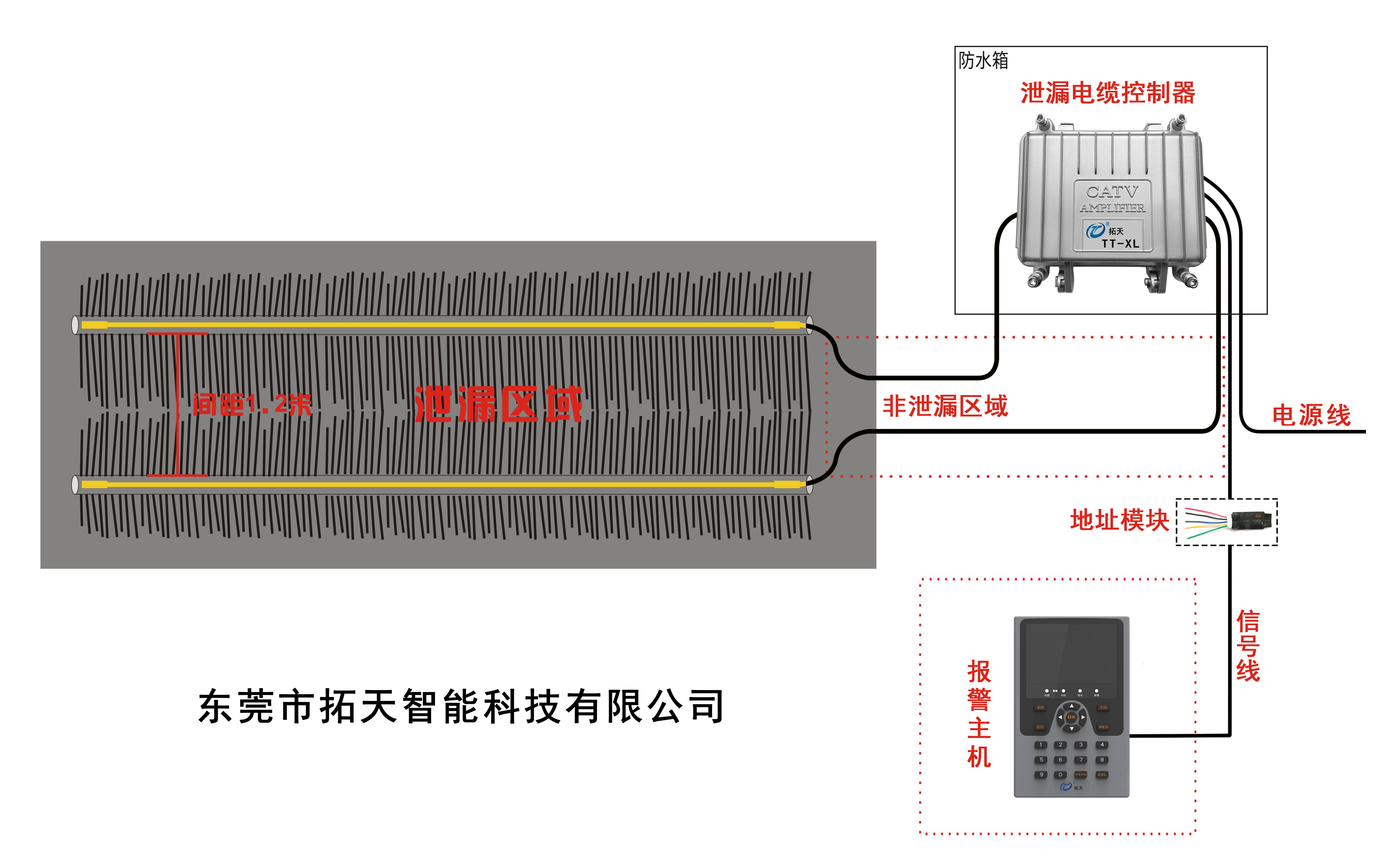

圖5 系統連接示意圖

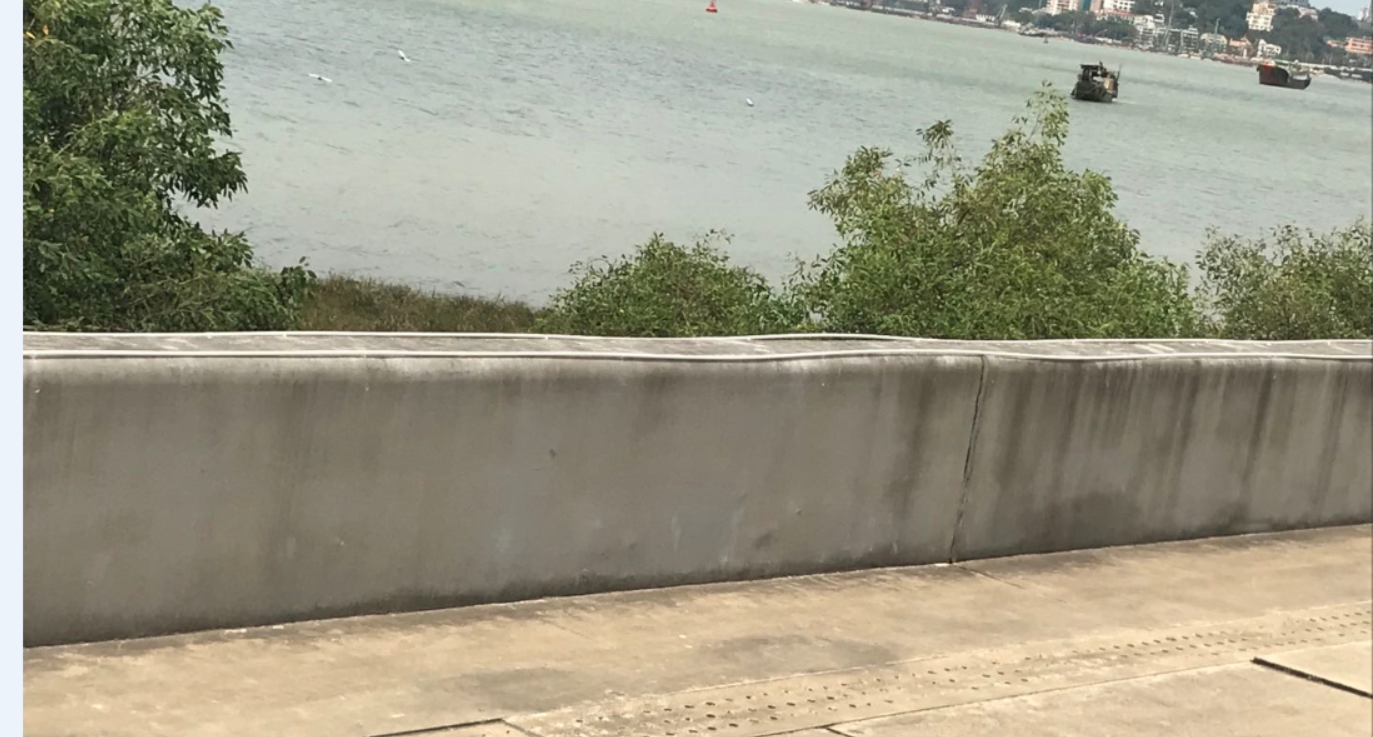

圖6 圍墻頂端安裝案例
